pHS-5型pH、ORP、溫度計
一概述
pHS-5型pH、ORP、溫度測定儀是一種實驗室用常規分析儀器，可以同時或單獨測量pH、氧化還原電位（ORP）和溫度。它由微處理控制、計算，高亮度液晶顯示，操作簡便。因此，它在國民經濟各部門中都可以得到廣泛的應用。
二原理
指示電極、參比電極和被測試液組成測量電池。當pH/pX值發生變化時，指示電極的電位隨之變化，而參比電極的電位不變，它們符合能斯特方程中電位E與離子活度之間的關系。測量溶液pH值使用pH指示電極，它是測量pH的專用傳感器。鉑電極作為指示電極可以測量溶液的氧化還原電位（ORP或Eh）。用溫度傳感器來測定溶液的溫度。在測量pH時，儀器根據兩個標準溶液值及相應的電極電位值對pH電極進行校正。儀器外形如圖所示。
三功能與技術指標
1 pH測量范圍：0~14pH，最小讀數為0.01pH，精度為0.02pH ±1個字；ORP測量范圍：-1999.9mV~1999.9mV，最小讀數為0.1mV；溫度測量范圍：-20°C~100°C，最小讀數為0.1°C.
2 pH/ORP測量輸入阻抗31′1012歐；
3 測量刷新時間為0.5秒；
4 儀器測量狀態及pH測量的校正參數自動保存，開機自動恢復；
5 外形尺寸：200×128×60mm；重量：小于1kg；
6 儀器功耗：直流12V供電，功耗小于0.5W；
7 工作條件：環境溫度為5~45℃；相對濕度為小于85%。
四 測量pH時的使用方法
（一）儀器面板與操作

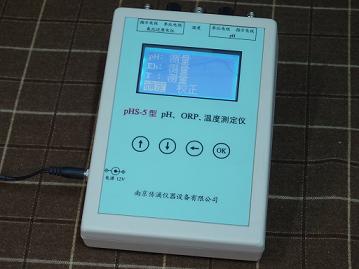

pHS-5型pH、ORP、溫度測定儀的面板如下圖所示。與操作用關的是電源插座、各傳感器插座、液晶顯示器和四個按鍵，分別為“-”、“ˉ”、“?”和“OK”。
（二）準備
先將氧化還原電位和pH測量的指示電極、參比電極（如果ORP和pH均為復合電極就不需要參比電極），以及溫度傳感器插入相應的插座中，且插入要測量的樣品中。儀器插上電源（12V直流穩壓電源），根據液晶顯示器的菜單提示進行操作。
（三）菜單
中文提示菜單，主要有三個功能：設置、測量、校正。下面分別介紹。pHS-5型pH、ORP、溫度測定儀的面板
（1）設置功能
儀器開機進入設置菜單，在測量和校正功能中也能切換到設置菜單。設置菜單顯示如下：
pH：(不) 測量
Eh：(不) 測量
T： (不) 測量
確定 校正
按“-”、“ˉ”鍵改變選擇項目，被選中的項目顯示內容反白（下同）。如果在上面三行的項目設置中，按“OK”鍵切換該項目是否測量。在“確定”或“校正”項，按“OK”鍵則進入測量或校正功能。
（2）校正功能
如果pH和(或)T項目被選擇測量，則需要對傳感器進行校正。
如果上述兩項目沒有被選擇測量，則顯示：“沒有項目需要校正”，程序自動返回“設置”菜單。
如果T項目被選擇測量，則進入溫度校正，屏幕顯示：
溫度偏差（度）：
XXXX
確定 取消
其中，XXXX為溫度偏差值，由用戶根據填寫，它為儀器溫度測量值的誤差。按“-”、“ˉ”鍵改變選擇項目。在第二行的溫度偏差值項目中，按“?”鍵切換要修改的數值位置，在該位置上按“-”、“ˉ”鍵修改該位數值，當按“?”鍵使光標移到數值最后一位后面時，可以按“-”、“ˉ”鍵進入“確定”或“取消”項。在“確定”項，按“OK”鍵保存所設置的溫度偏差值并退出溫度校正。在“取消”項，按“OK”鍵退出溫度校正但不保存所設置的溫度偏差值。
如果pH項目被選擇測量，則先后對兩個標準pH溶液進行校正。對第一個校準溶液校正時屏幕顯示：
pH1：XXXX
E: YYYY
采集
確定 取消
其中，XXXX為第一個校準溶液的pH值，由用戶根據填寫；YYYY為是該pH值對應的電位測量值（進入該頁面時，為以前保存的數值）。按“-”、“ˉ”鍵改變選擇項目。在第一行的pH值項目中，對數值修改同上面的溫度偏差。在第三行“采集”中按“OK”鍵，儀器采集pH傳感器上的電位數值，并在第二行刷新顯示，按“-”、“ˉ”鍵進入其它行時，采集停止。在“確定”項，按“OK”鍵保存所設置的pH值和采集的傳感器電位值并退出溫度校正。在“取消”項，按“OK”鍵退出溫度校正但不保存所設置的值。
退出第一個標準溶液校正后進入第二個標準溶液校正，方法和過程同第一個標準溶液的校正。
退出校正后，儀器自動返回“設置”菜單。
（3）測量功能
在“設置”功能中在“確定”項，按“OK”鍵進入測量功能。如果前面操作修改了設置或校正值，儀器先保存這些設置，以后開機時自動調入，顯示“設置已保存”，接著進行測量。
如果沒有項目被選擇測量，則顯示“沒有項目被選擇，請?jiān)凇O(shè)置’中選擇”。
如果有項目需要測量，儀器自動循環地測量這些項目，并在前三行顯示測量結果。第四行為“設置”，按“OK”鍵返回“設置”菜單。
