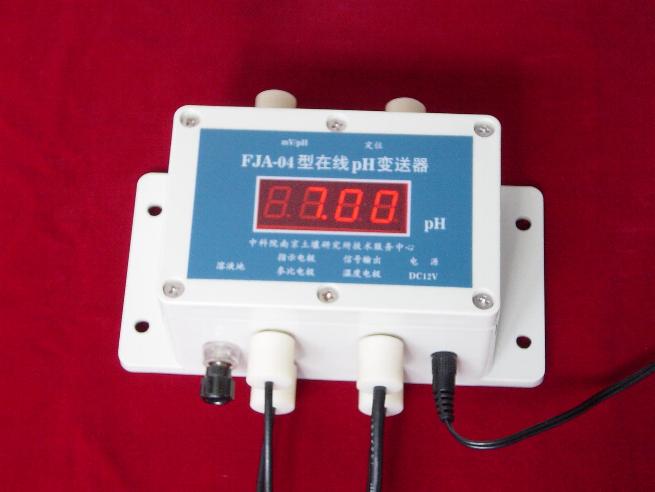

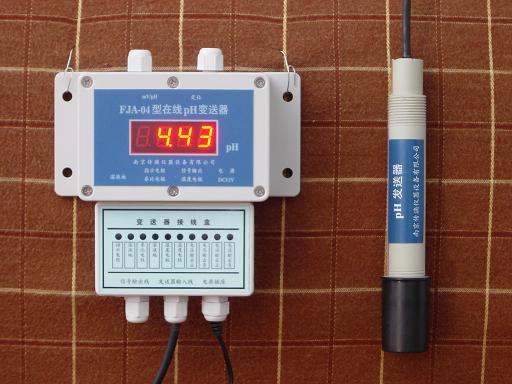

FJA-04型在線pH變送器(全封閉式)
FJA-04型在線pH變送器(全封閉式)說明書 （下載全文）
一
概述

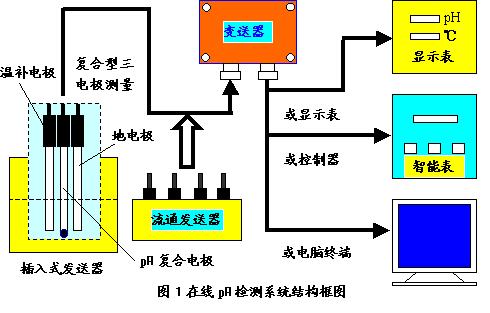

FJA-04型在線pH變送器（下稱變送器）與數字電壓表（或智能儀表、或電腦終端）、和pH發送器組成一種在線（也可實驗室用）pH測量?jī)x器。變送器采用雙高阻輸入，它既適用于不接地的試液的pH的測定，又適用于接地的試液，如工業生產中反應斧內溶液pH的原位監測；江河水和污水處理池中水的pH原位監測等。因此，它在國民經濟各部門中都可以得到廣泛的應用。在線pH檢測系統結構框圖如圖1所示。
二 原理
pH指示電極、參比電極、第三電極（溶液地電極）、溫度傳感器和被測試液組成測量電池。指示電極的電位隨被測溶液的pH值變化而變化，而參比電極的電位不隨pH值的變化而變化，它們符合能斯特方程中電位E與離子活度之間的關系。第三電極用來克服共模電壓干擾和地電流的干擾。儀器設置了穩定的定位調節器和斜率調節器。前者是用來抵消測量電池的起始電位，使儀器的示值與溶液的實際pH值相等；而后者通過調節放大器的靈敏度使pH值整量化；由溫度傳感器進行溫度自動補償。外形圖如照片所示。
三 功能與技術指標
1 變送器為全密封設計，可在惡劣環境中使用，能在現場掛壁安裝。如選用智能儀表作為顯示器，它的外形尺寸為96×96×112mm，安裝
開孔尺寸為92+0.7×92+0.7mm。
2 測量范圍：0-14pH；最小讀數為0.01pH；精度為0.02 pH ±1個字（工業上要求 ±0.2pH）。
3 輸入阻抗大于1012歐。 4 具有溫度自動補償。
5 由于采用雙高阻，可以用高內阻參比電極，如固態參比電極等。
6 變送輸出：0-1400mV或4-20mA兩種電流輸出信號。0-1400mV輸出信號是供數字電壓表讀數，每100mV代表1個pH。4-20mA供遠距離傳輸和控制儀表用，如需要電壓輸出信號變送時，可電流輸出兩端自行并接250歐或500歐電阻，獲取1-5伏或2-10伏電壓（并接電阻的精度直接影響變送輸出電壓的精度）。
7 如果用智能儀表作為顯示器。具有pH下限值和上限值報警或控制開關信號輸出；可通過設置可以改變顯示精度（0.01pH或0.1pH）。
三 測量pH時的使用方法
1 將pH電極、參比電極、溫度傳感器和地電極分別插入如圖2所示的相應的電極插座中。將密封蓋旋緊。

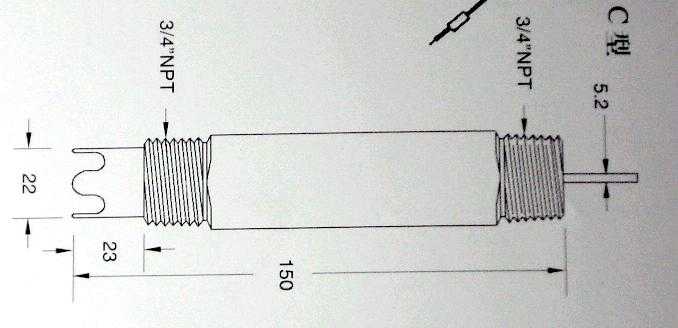

PC312型送pH發器安裝尺寸
2 儀器接通電源預熱30分鐘后，將所有電極插入pH6.86標準緩沖溶液(第一種)中,平衡一段時間（主要考慮電極電位和溫度的平衡），待遇讀數穩定后，調節定位調節器，使儀器顯示6.86。
3用蒸餾水沖洗電極并用吸水紙擦干后，插入pH4.01標準緩沖溶液(第二種)中，待遇讀數穩定后，調節斜率調節器，使儀器顯示4.01。儀器就校正完畢。
為了保證精度建議以上2、3兩個標定步驟重復一、二次。一旦儀器校正完畢，"定位"和"斜率"調節器不得有任何變動。
4 用蒸餾水沖洗電極并用吸水紙擦干后，插入樣品溶液中進行測量。
若測定偏堿性的溶液時，應用pH6.86標準緩沖溶液(第一種)和pH9.18標準緩沖溶液(第二種)來校正儀器。
變送器的校正周期因測量條件和精度要求而定，一般一周或一個月校下一次。校正的方法可以用標準溶液校正；也可以用在測量點取樣用精密pH計進行測量出pH值，據此對變送器進行校正。注意校正時標準溶液的溫度與狀態（靜止還是流動）和被測液的溫度與狀態要應盡量一致。
當遇到下列情況時儀器必須重新標定：①換用新電極；②"定位"或"斜率"調節器變動過。
四 儀器的維護與注意事項
1 儀器的輸入端（包括玻璃電極插座與插頭）必須保持干燥清潔。
2 新玻璃pH電極或長期干儲存的電極，在使用前應在pH浸泡液中浸泡24小時后才能使用。pH電極在停用時，就將電極的敏感部分浸泡在pH浸泡液中。這對改善電極響應遲鈍和延長電極壽命是非常有利的。
3 pH浸泡液的正確配制方法：取pH4.00緩沖劑（250mL）包，溶于250mL純水中，再加入56克分析純KCl，適當加熱，攪拌至完全溶解即成。
4 在使用復合電極時，溶液一定要超過電極頭部的陶瓷孔。電極頭部若沾污可用醫用棉花輕擦。
5 玻璃pH電極和甘汞電極在使用時，必須注意內電極與球泡之間及參比電極內陶瓷蕊附
近是否有氣泡存在，如有必須除了。
6 用標準溶液標定時，首先要保證標準緩沖溶液的精度，否則將引起嚴重的測量誤差。標
準溶液可自行配制，但最好用國家傳遞的標準緩沖溶液。
7 忌用濃硫酸或鉻酸洗液洗滌電極的敏感部分。不可在無水或脫水的液體（如四氯化碳、濃灑精）中浸泡電極。不可在堿性或氟化物的體系、粘土及其它膠體溶液中放置時間過長，以致響應遲鈍。
8 常溫電極一般在5-60℃溫度范圍內使用。如果在低于5℃或高于60℃時使用，請分別選用特殊的低溫電極或高溫電極。
五 配置與調查表
請有意購買者填寫“在線工業pH計配置與調查表”，傳真或發E-mail給我們。

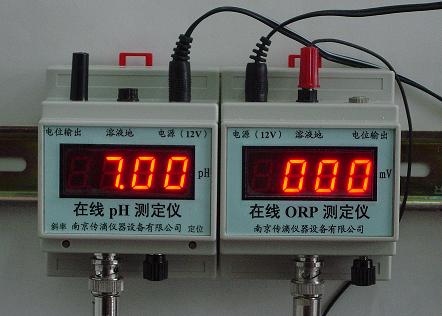

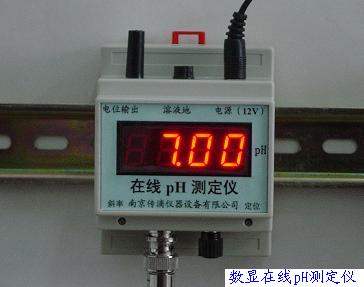

數顯式在線pH測定儀
它由pH發送器（內含pH玻璃電極、參比電極、第三溶液地電極）和雙高阻(10的12次方歐)測量放大器等組成。它適用于接地的被測對象，如化學工業中面廣量大的各種反應釜中pH、生物發酵罐中的pH、環境污水中的pH、土壤pH原位等的監測。
特點：1、具有很強的抗干擾能力；2、直觀地在現場讀出pH值；3、也可以輸出0-1400mV（對應0-14pH）供運程智能表讀數和控制；4、最小讀數為0.01pH; 5、也可以供計算機數據采集用等。
度

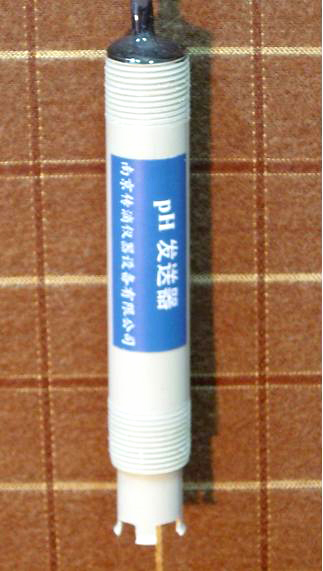

FJA-04型三合一在線pH發送器
特
點：
1、它由pH電極、參比電極、溫補元件組成。
2、采用優質PPR外殼，上下3/4NPT管螺紋，安裝方便，不需要護套，節省了安裝成本，配以適當長度延伸管，可以作沉入式使用。
也可裝進三通中作為流通式在線測量。
3、采用固體電介質和大面積Teflon多孔液界，不易阻塞，長期在線檢測，維護方便。
4、有無源工作和有源工作兩種發送器產品。無源工作FJA-04A型三合一pH發送器就是常規的PH發送器，有較高的內阻；而有源工作FJA-04B型三合一pH發送器具有很低的內阻，發送器可以用較長的傳輸線，可用使用普通的測量?jī)x器如萬能表進行測量，儀器更穩定可靠，容易制作。
5、性價比高。
技術參數
1、測量范圍：0-14pH。
2、溫度范圍：0-60℃。短期工作可到70℃。
3、耐壓力：0.6MP。
4、內阻：無源工作型，小于250M
歐；有源工作型具有很低的內阻。
5、零電位：7正負0.5pH。
6、理論百分比斜率大于95%。
適用范圍：
適用于各行各業污水處理和要進行pH的場合監測。

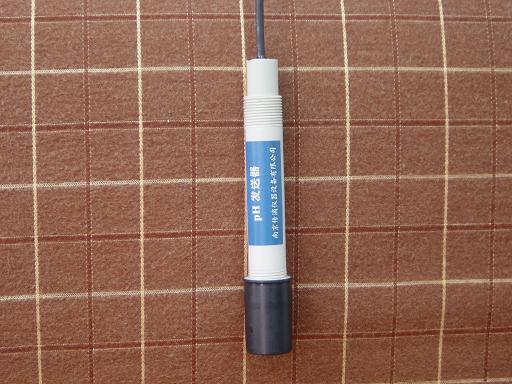

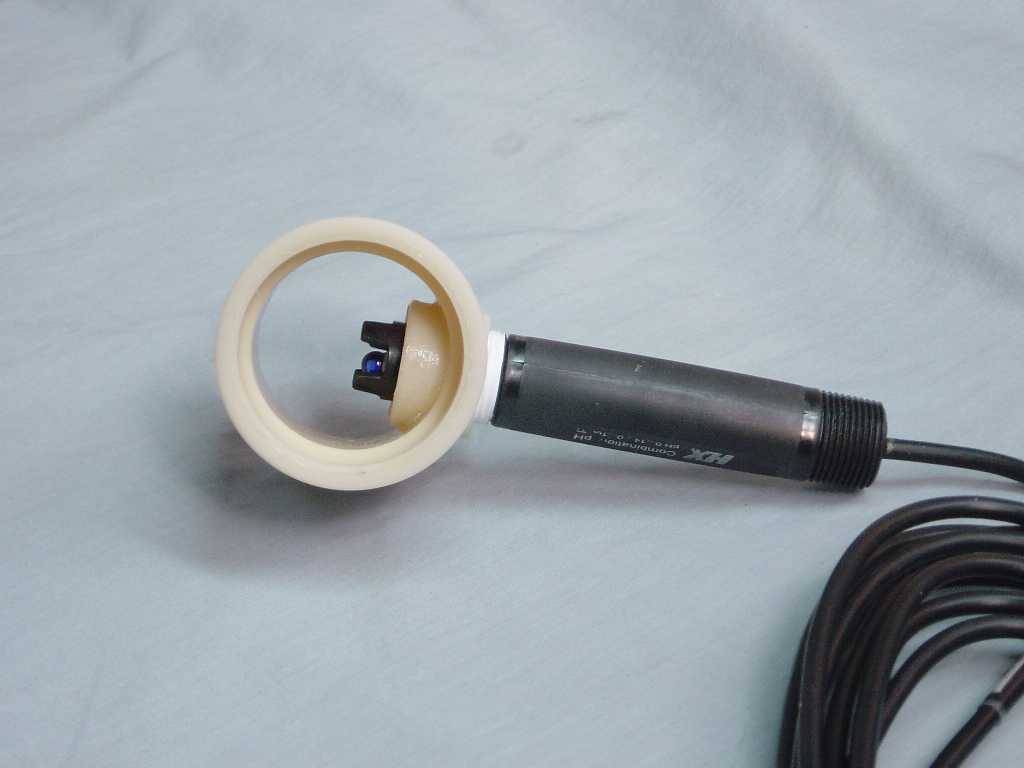

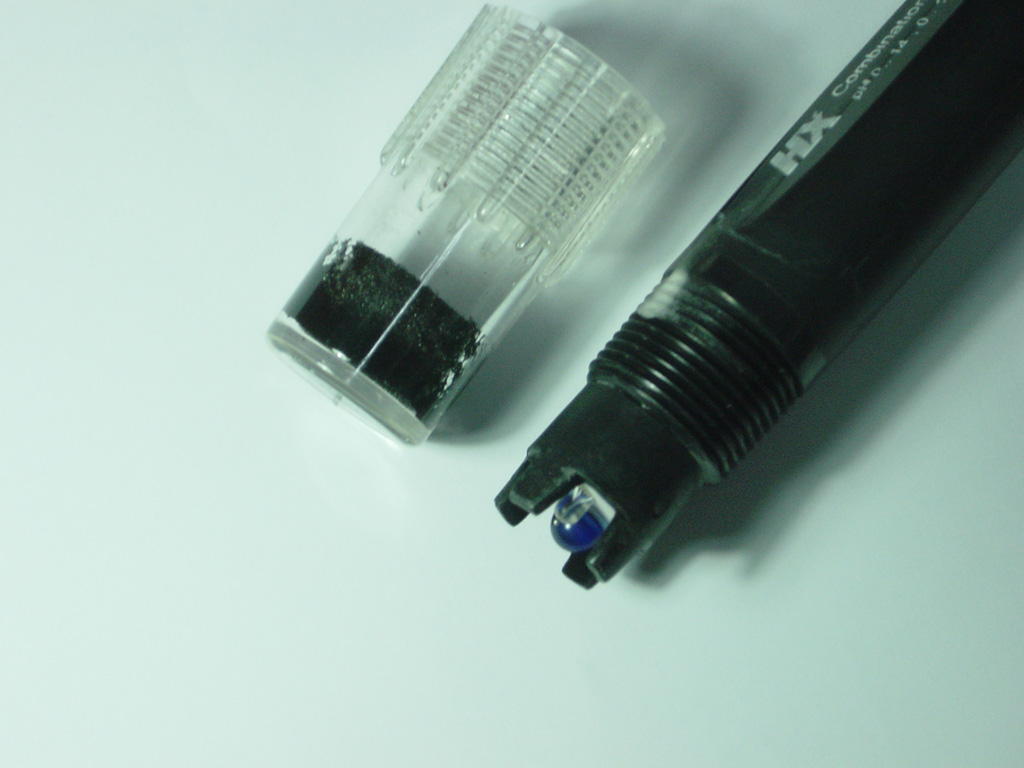

C312型在線pH發送器
內含pH電極、固體參比電極、溫補元件和鉑第三電極（地電極）。它的性能為：
特 點：
1、電極集中pH、參比、溶液接地、溫補于一體，溶液接地與參比聯結
可作ORP用 。
2、采用PPS外殼，上下3/4NPT管螺紋，安裝方便，不需要護套，節省了安裝成本，配以適當長度延伸管，可以作沉入式使用。
也可裝進三通中作為流通式在線測量。
3、采用固體電介質和大面積Teflon液接界，不易阻塞，長期在線檢測，維護方便。長距離的參比擴散途徑，極大的延長了電極在惡劣環境中的使用壽命。能耐壓（0.6MP）、能有效地防止電極中毒，如硫離子、氰離子等。
4、新型設計的玻璃球泡，增加了球泡面積防止內緩沖液中干擾氣泡的生成,使測量更加可靠,電極響應快、穩定性好。
5、低噪音電纜線3米長直接引出，也可根據用戶的要求適當?shù)脑黾娱L(zhǎng)度。
技術參數
1、測量范圍：0-14pH。
2、溫度范圍：0-60℃。短期工作可到100℃。
3、耐壓力：0.6MP。
4、內阻：小于250M 歐。
5、零電位：7正負0.5pH。
6、理論百分比斜率大于95%。
適用范圍：
醫藥、氯堿化工、顏料染料、紙漿造紙、中間體、化肥、淀粉行業。
相關連接
帶顯示和接線盒的pH變送器
帶顯示的pH變送器
（新品種，密閉接線盒等）

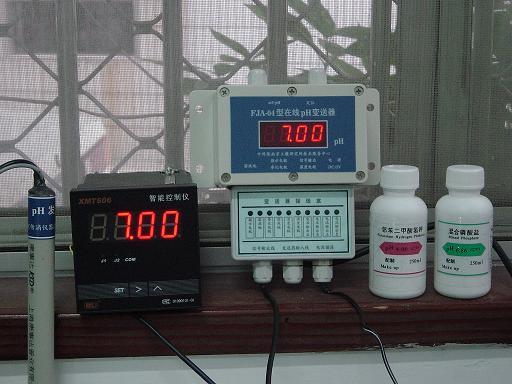

FJA-04型pH發送器、變送器及智能表（安裝在控制柜子上）全套

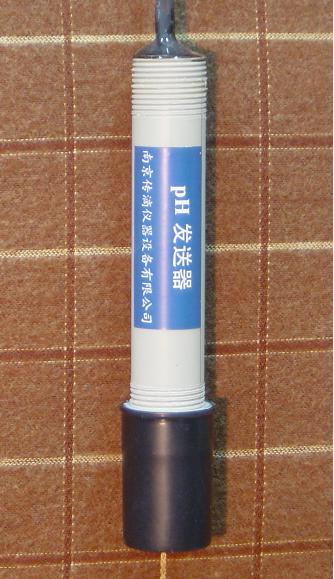

FJA-04型三合一pH發送器
它由pH電極、參比電極（四氟多孔液界和KCl
凝膠電解質）、溫補元件組成。
.jpg)
 |
 |
| FJA-04B有源在線pH發送器（電極）最大特點是具有低阻電壓信號輸出，可以用較長的普通傳輸線和普通的測量?jī)x器，如萬用表。 | FJA-04B有源在線pH電極與FJA-04在線變送器聯用 |
